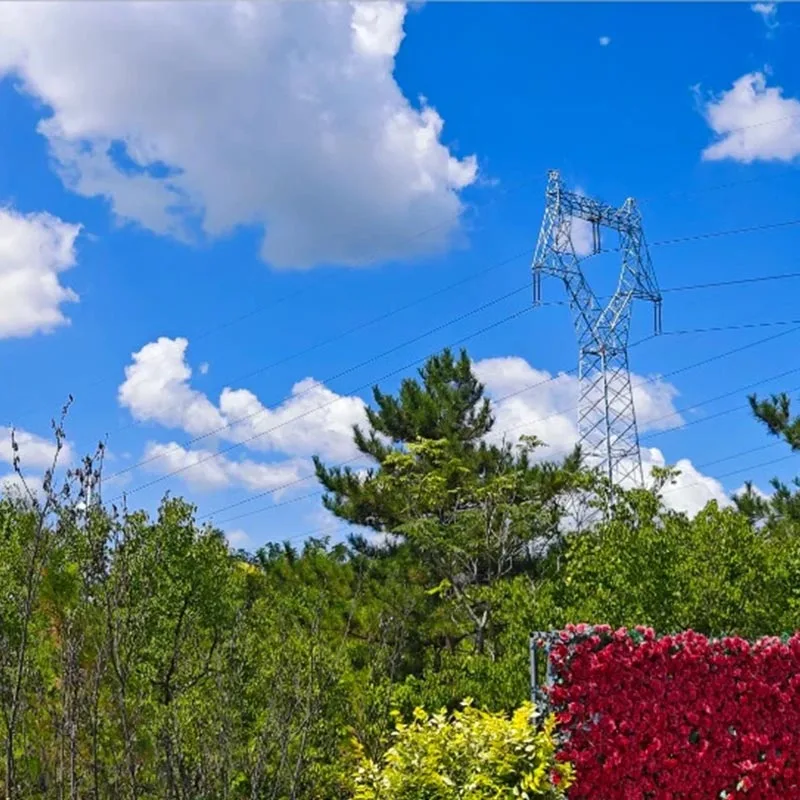

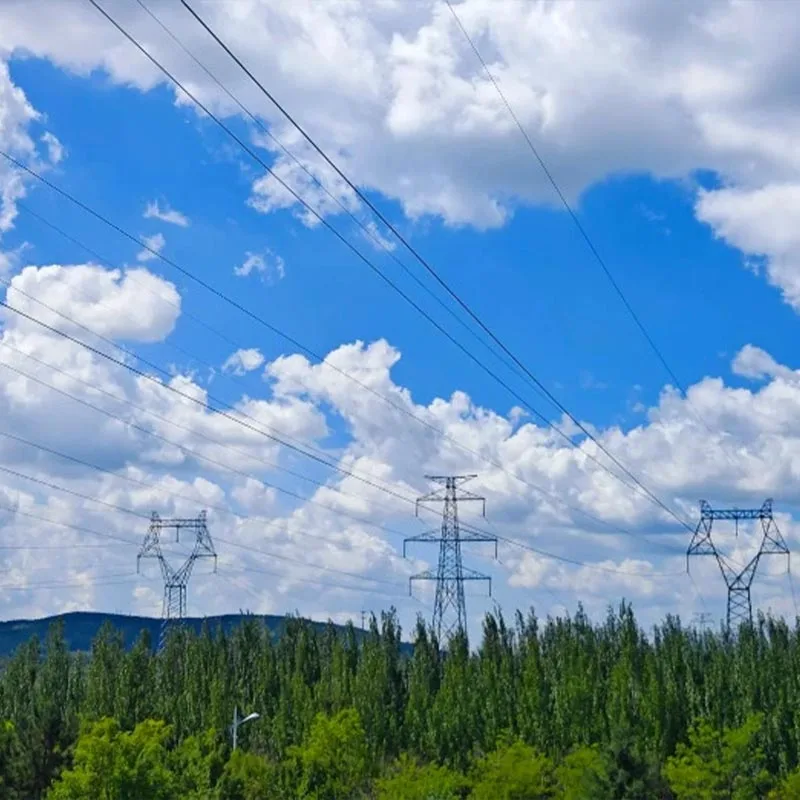

330kV ట్రాన్స్మిషన్ లైన్ యాంగిల్ స్టీల్ టవర్
Qingdao Anbang న్యూ ఎనర్జీ, చైనా యొక్క అధునాతన ఉక్కు నిర్మాణ ఉత్పత్తి సాంకేతికతపై ఆధారపడింది, పరిశోధన, అభివృద్ధి, ఉత్పత్తి మరియు అధిక-నాణ్యత 330kV ట్రాన్స్మిషన్ లైన్ యాంగిల్ స్టీల్ టవర్ల సరఫరాపై దృష్టి సారించి, జాతీయ పవర్ గ్రిడ్ నిర్మాణానికి మద్దతునిస్తుంది మరియు సురక్షితమైన మరియు సమర్థవంతమైన పవర్ ట్రాన్స్మిషన్ను నిర్ధారిస్తుంది.
Qingdao Anbang న్యూ ఎనర్జీ యొక్క 330kV ట్రాన్స్మిషన్ లైన్ యాంగిల్ స్టీల్ టవర్ ఒక అధిక-వోల్టేజ్ ట్రాన్స్మిషన్ కోర్ పరికరాలు చైనా యొక్క విద్యుత్ నిర్మాణ అవసరాలు మరియు పరపతి ఆధారంగా కంపెనీ స్వతంత్రంగా అభివృద్ధి చేసి, తయారు చేస్తుంది దాని స్వంత కర్మాగారం యొక్క ఉత్పత్తి ప్రయోజనాలు.

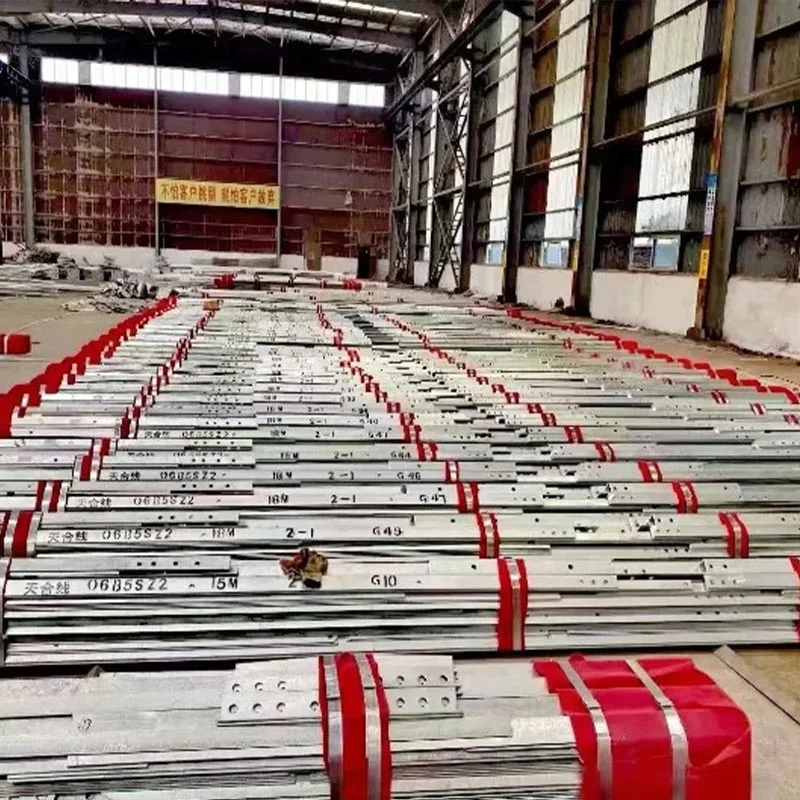

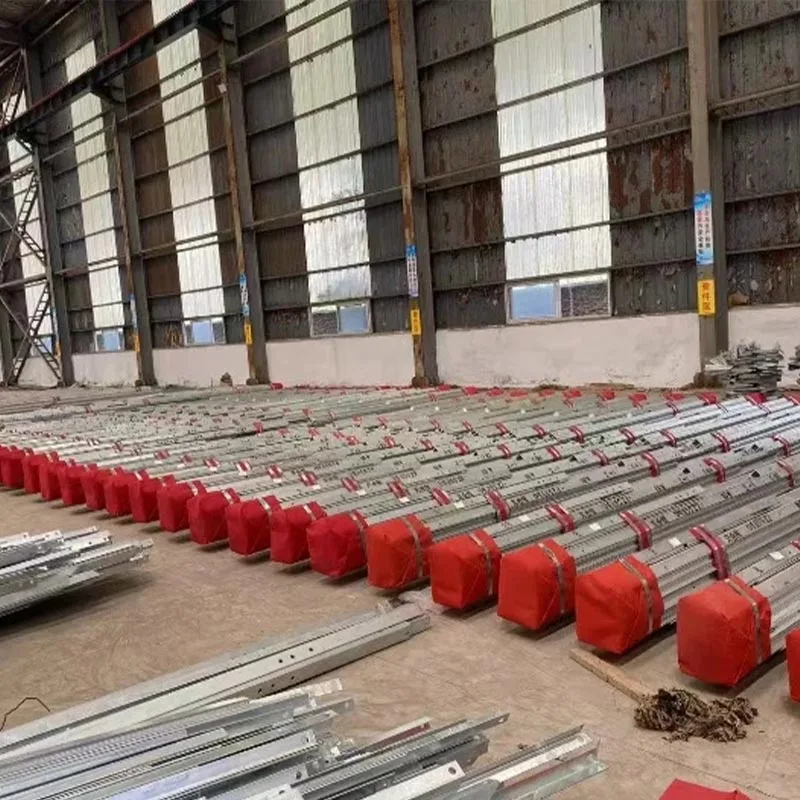

ఈ టవర్ అధిక నాణ్యత కోణంతో తయారు చేయబడింది ఉక్కు Q235B, Q345B, మరియు Q420B, ఖచ్చితమైన కట్టింగ్, వెల్డింగ్, హాట్-డిప్ గాల్వనైజేషన్ మరియు ఇతర కఠినమైన ద్వారా ప్రాసెస్ చేయబడుతుంది విధానాలు.

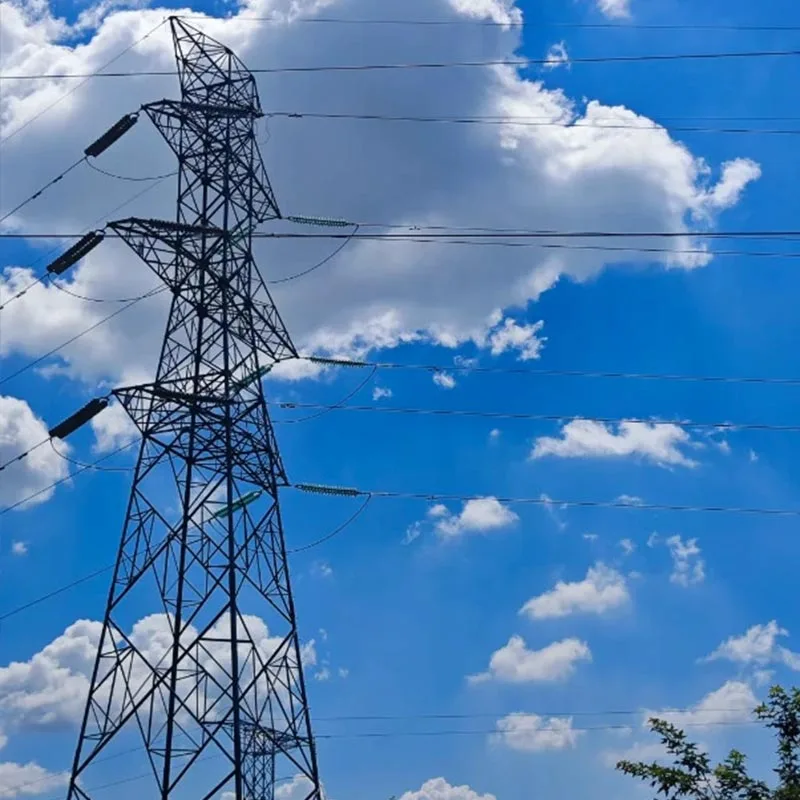

ఇది ఒక లాటిస్ స్వీయ-సహాయక టవర్, భాగాలు సింగిల్ లేదా కంబైన్డ్ యాంగిల్ స్టీల్ క్రాస్-సెక్షన్లను కలిగి ఉంటాయి, కాంపాక్ట్ స్ట్రక్చర్, స్పష్టమైన ఫోర్స్ డిస్ట్రిబ్యూషన్ మరియు పారదర్శక లోడ్ ట్రాన్స్ఫర్ని కలిగి ఉంటుంది.
330kV ట్రాన్స్మిషన్ లైన్ యొక్క కోర్ బేరింగ్ సౌకర్యంగా, ఇది కలిగి ఉంది అధిక బలం, అధిక స్థిరత్వం, గాలి మరియు భూకంప నిరోధకత, తుప్పు నిరోధకత మరియు పొడవుతో సహా ప్రయోజనాలు సేవ జీవితం. ఇది మైదానాలు, కొండలు, పర్వతాలు మరియు తీర ప్రాంతాల వంటి వివిధ సంక్లిష్ట భూభాగాలకు అనుకూలంగా ఉంటుంది.
ఇది కలుస్తుంది 330kV హై-వోల్టేజ్ ట్రాన్స్మిషన్ లైన్లకు కండక్టర్ ఇన్స్టాలేషన్ మరియు ఇన్సులేటర్ సస్పెన్షన్ యొక్క ప్రధాన అవసరాలు, "ఓవర్హెడ్ ట్రాన్స్మిషన్ లైన్ టవర్స్ రూపకల్పన కోసం ప్రమాణాలు" ఖచ్చితంగా అనుసరించి, సురక్షితమైన, నమ్మదగిన, ఆర్థిక, మరియు జాతీయ మరియు సమర్థవంతమైన సమగ్ర పరిష్కారం అంతర్జాతీయ పవర్ గ్రిడ్లు మరియు ప్రాంతీయ ప్రసార ప్రాజెక్టులు, సమర్థవంతమైన క్రాస్-రీజనల్ పవర్ రిసోర్స్కు మద్దతు ఇస్తాయి ప్రసారం.
పారామీటర్ లక్షణాలు
| అంశం | వివరాలు | వ్యాఖ్యలు |
| మోడల్ | AB-JG-330-30/40/50/60/70 | సంఖ్యలు టవర్ ఎత్తును సూచిస్తాయి (మీ), అవసరాన్ని బట్టి 20మీ నుండి 80మీ వరకు అనుకూలీకరించవచ్చు |
| నిర్మాణ రకం | డ్రై-టైప్, గేట్-టైప్, వైన్ గ్లాస్-టైప్ (లాటిస్ యాంగిల్ స్టీల్ స్ట్రక్చర్) | 330kV ట్రాన్స్మిషన్ లైన్ యాంగిల్ స్టీల్ టవర్ల కోసం ప్రధాన స్రవంతి నిర్మాణం, సహేతుకమైన ఫోర్స్-బేరింగ్ మరియు అధిక దృఢత్వం |
| డిజైన్ గాలి ఒత్తిడి | 0.35-0.85kN/㎡ | ప్రాంతీయ వాతావరణ పరిస్థితుల ప్రకారం సర్దుబాటు; తీరప్రాంతానికి ప్రత్యేక బలగాలు అందుబాటులో ఉన్నాయి బలమైన గాలి ప్రాంతాలు, వివిధ నేల కరుకుదనానికి అనుకూలం |
| సీస్మిక్ గ్రేడ్ | గ్రేడ్ 7-8 | చైనాలోని చాలా ప్రాంతాలలో భూకంప బలవర్థక అవసరాలను, తట్టుకోగల బలమైన సామర్థ్యం కలిగి ఉంటుంది భూకంప విపత్తులు |
| మంచు పూత మందం | 5-20మి.మీ | కాంతి మరియు మధ్యస్థ మంచు ప్రాంతాలకు యూనివర్సల్; భారీ మంచు ప్రాంతాలకు అనుకూలీకరించదగిన ఉపబలము, అనుగుణంగా మంచు పూత డిజైన్ లక్షణాలు |
| వ్యతిరేక తుప్పు చికిత్స | హాట్-డిప్ గాల్వనైజింగ్ | జింక్ పూత మందం ≥86μm, యాంటీ రస్ట్, యాంటీ తుప్పు, యాంటీ సాల్ట్ స్ప్రే, అవుట్డోర్ సర్వీస్ లైఫ్తో 50 సంవత్సరాల కంటే ఎక్కువ |
| నిలువుత్వం | ≤H/1500 (H = టవర్ ఎత్తు) | అధిక సంస్థాపన ఖచ్చితత్వం, 330kV యొక్క కండక్టర్లు మరియు గ్రౌండ్ వైర్ల యొక్క ప్రామాణిక ఎరక్షన్ను నిర్ధారిస్తుంది ట్రాన్స్మిషన్ లైన్లు మరియు లైన్ విచలనాన్ని నివారించడం |
| గ్రౌండింగ్ రెసిస్టెన్స్ | ≤4Ω | అధిక-వోల్టేజ్ ప్రసార మెరుపు రక్షణ అవసరాలకు అనుగుణంగా, సమర్థవంతంగా నివారించడం మెరుపు నష్టం ప్రమాదాలు మరియు లైన్ భద్రతకు భరోసా |
మోడల్ ఎంపిక సిఫార్సులు
30-40మీ టవర్ (పొడి రకం) వర్తించే దృశ్యాలు
మైదాన ప్రాంతాలు, సబర్బన్ 330kV ట్రాన్స్మిషన్ లైన్లు, సబ్స్టేషన్ అవుట్గోయింగ్ లైన్లు, క్షితిజ సమాంతరంగా ఉన్న సంప్రదాయ ప్రసార విభాగాలు 200-250మీ.
సిఫార్సు చేసిన కారణాలు: కాంపాక్ట్ నిర్మాణం, చిన్న పాదముద్ర, ఆర్థిక వ్యయం, స్పష్టమైన ఒత్తిడి పంపిణీ, అనుకూలమైన సంస్థాపన, పెద్ద నిర్మాణ సామగ్రి అవసరం లేదు, మితమైన ప్రాంతాలకు తగినది జనాభా సాంద్రత మరియు చదునైన భూభాగం. ఇది 330kV ట్రాన్స్మిషన్ యొక్క సంప్రదాయ విభాగాలకు ప్రాధాన్య మోడల్ పంక్తులు, సహేతుకమైన ఉక్కు వినియోగం మరియు అత్యుత్తమ వ్యయ పనితీరుతో.
40-50మీ టవర్ (కప్ రకం) వర్తించే దృశ్యాలు
కొండ ప్రాంతాలు, మీడియం-స్పాన్ ట్రాన్స్మిషన్ లైన్లు (క్షితిజ సమాంతర పరిధి 250-300మీ), కొన్ని కారిడార్ వెడల్పు పరిమితులతో కూడిన విభాగాలు ఖాతా సిగ్నల్ జోక్యం నివారణ అవసరాలు.
సిఫార్సు చేసిన కారణాలు: కండక్టర్లు మూడు-దశల క్షితిజ సమాంతర లేఅవుట్లో అమర్చబడి ఉంటాయి, సహేతుకంగా నొక్కిచెప్పబడ్డాయి, అధిక దృఢత్వం, 330kV లైన్ గ్రౌండ్ వైర్లకు సురక్షితమైన క్లియరెన్స్ను సమర్థవంతంగా నిర్ధారిస్తుంది, బలమైన గాలి నిరోధకత, అనుకూలంగా ఉంటుంది నియంత్రిత ట్రాన్స్మిషన్ లైన్ కారిడార్ వెడల్పు అవసరమయ్యే తేలికపాటి తరంగాలు మరియు ప్రాజెక్ట్లు, ఇన్స్టాల్ చేయడం సులభం మరియు నిర్వహించండి.
50-70మీ టవర్ (పోర్టల్/బలపరిచిన రకం) వర్తించే దృశ్యాలు
పర్వత ప్రాంతాలు, మారుమూల ప్రాంతాలు, తీరప్రాంత అధిక-పవన మండలాలు, దీర్ఘ-వ్యాప్త ప్రసార మార్గాలు (క్షితిజ సమాంతర పరిధి 300-400మీ), మరియు ఇప్పటికే ఉన్న పంక్తులను దాటే ప్రత్యేక విభాగాలు.
సిఫార్సు చేసిన కారణాలు: బలపరిచిన యాంగిల్ స్టీల్ స్ప్లికింగ్, అధిక బలం, బలమైన స్థిరత్వం, డబ్బాను ఉపయోగిస్తుంది బలమైన గాలులు, భారీ మంచు, ఉప్పు స్ప్రే మరియు ఇతర కఠినమైన వాతావరణ పరిస్థితులను తట్టుకోవడం; పునాది ఒత్తిడి సహేతుకమైనది, సంక్లిష్ట భూభాగంలో సంస్థాపనకు అనుకూలం, లోడ్ బేరింగ్ మరియు విపత్తు నిరోధక సమస్యలను సమర్థవంతంగా పరిష్కరించడం పర్వతాలు మరియు తీర ప్రాంతాల్లో 330kV లైన్లు. కొన్ని నమూనాలను క్రాసింగ్ టవర్లుగా ఉపయోగించవచ్చు.
అనుకూలీకరించిన టవర్లు వర్తించే దృశ్యాలు
ప్రత్యేక భూభాగం (ద్వీపాలు, ఏటవాలులు, చిత్తడి నేలలు), ప్రత్యేక లోడ్లు (బహుళ-పరికరాల ఏకీకరణ, పెద్ద-స్పాన్ క్రాసింగ్లు), ప్రత్యేక వాతావరణం పరిస్థితులు (భారీ మంచు ప్రాంతాలు, బలమైన టైఫూన్ ప్రాంతాలు) మరియు ప్రత్యేక ప్రదర్శన (ల్యాండ్స్కేప్ ఇంటిగ్రేషన్) అవసరాలు 330kV ట్రాన్స్మిషన్ లైన్ ప్రాజెక్టుల కోసం.
సిఫార్సు చేసిన కారణాలు: Qingdao Anbang న్యూ ఎనర్జీ యొక్క స్వంత ఫ్యాక్టరీ 330kV ట్రాన్స్మిషన్ లైన్ను అనుకూలీకరించగలదు యాంగిల్ స్టీల్ టవర్ ఎత్తు, నిర్మాణ రూపం, మెటీరియల్, యాంటీ తుప్పు ప్రమాణాలు మరియు లోడ్ మోసే సామర్థ్యం ప్రకారం కస్టమర్ అందించిన ప్రాజెక్ట్ డ్రాయింగ్లు, భూభాగ సర్వే నివేదికలు మరియు వాతావరణ శాస్త్ర డేటాకు వన్-స్టాప్ సర్వీస్లో ఒకరితో ఒకరు డిజైన్, ఉత్పత్తి మరియు ఇన్స్టాలేషన్ మార్గదర్శకత్వం, వివిధ ప్రత్యేక ప్రాజెక్ట్లను కలుసుకోవడం అవసరాలు.
నిజమైన కేసులు
గన్సు హెక్సీ కారిడార్ 330kV ట్రాన్స్మిషన్ లైన్ యాంగిల్ స్టీల్ టవర్ ప్రాజెక్ట్
ప్రాజెక్ట్ అవలోకనం: గన్సు హెక్సీ కోసం 12 సెట్ల 50 మీటర్ల పోర్టల్ టవర్లను అందించారు కారిడార్ 330kV ట్రాన్స్మిషన్ లైన్ ప్రాజెక్ట్, స్థానిక శుష్క, గాలులు మరియు ఐసింగ్ వాతావరణ పరిస్థితులకు అనుగుణంగా, సమాంతరంగా ఉంటుంది బే దూరం 300మీ. కండక్టర్ రకం: 2×LGJ400/35, గ్రౌండ్ వైర్ రకం: JLB20A-120.
అమలు ప్రభావం: టవర్లు Q345B హై-క్వాలిటీ యాంగిల్ స్టీల్ను ఉపయోగిస్తాయి మరియు మెరుగుపరచబడ్డాయి తుప్పు నిరోధక ప్రక్రియలు, 29మీ/సె మరియు 10మిమీ మంచు లోడ్ల స్థానిక గాలులను విజయవంతంగా తట్టుకోగలవు. సంస్థాపన సమయం 25% తగ్గింది, మరియు టవర్లు ఈ రోజు వరకు దోషరహితంగా పని చేస్తున్నాయి, స్థానిక లైన్ కారిడార్ రద్దీని సమర్థవంతంగా తగ్గించాయి, ప్రాంతీయ విద్యుత్ ప్రసార స్థిరత్వాన్ని నిర్ధారించడం మరియు స్టేట్ గ్రిడ్ గన్సు ఎలక్ట్రిక్ పవర్ నుండి అధిక ప్రశంసలు అందుకోవడం కంపెనీ.
షాన్డాంగ్ కింగ్డావో 330kV సబ్స్టేషన్ అవుట్గోయింగ్ లైన్ యాంగిల్ స్టీల్ టవర్ ప్రాజెక్ట్
ప్రాజెక్ట్ అవలోకనం: అవుట్గోయింగ్ కోసం 35-మీటర్ల గ్యాంట్రీ-టైప్ టవర్ల 8 సెట్లను అందించారు క్వింగ్డావోలోని 330kV సబ్స్టేషన్ యొక్క లైన్ ప్రాజెక్ట్, సబ్స్టేషన్ను ప్రధాన లైన్తో కలుపుతుంది. సబర్బన్ భూభాగానికి అనుగుణంగా పరిమిత భూమి మరియు సమీకృత పరిసర వాతావరణంతో.
అమలు ప్రభావం: ఉత్పత్తి కాంపాక్ట్ నిర్మాణం మరియు అనుకూలమైన సంస్థాపనను కలిగి ఉంది, భూమిని ఖచ్చితంగా నియంత్రిస్తుంది వృత్తి. నిలువుత్వం మరియు లోడ్-బేరింగ్ సామర్థ్యం డిజైన్ ప్రమాణాలకు అనుగుణంగా ఉంటాయి, ప్రసార అవసరాలకు సరిగ్గా సరిపోతాయి సబ్స్టేషన్ యొక్క అవుట్గోయింగ్ ముగింపు, 330kV అధిక-వోల్టేజ్ శక్తి యొక్క స్థిరమైన అవుట్పుట్ను సమర్థవంతంగా నిర్ధారిస్తుంది, దీని అప్గ్రేడ్కు మద్దతు ఇస్తుంది Qingdao యొక్క ప్రాంతీయ పవర్ గ్రిడ్, మరియు స్టేట్ గ్రిడ్ ద్వారా ఆమోదం పొందడం.
షాంగ్సీ వీనాన్ 330kV ట్రాన్స్మిషన్ లైన్ పునర్నిర్మాణం యాంగిల్ స్టీల్ టవర్ ప్రాజెక్ట్
ప్రాజెక్ట్ అవలోకనం: వీనాన్లోని 330kV లుయోలింగ్ లైన్ టవర్ల అప్గ్రేడ్ మరియు ఎత్తు పెంపుదల ప్రాజెక్ట్లో పాల్గొన్నారు, షాంగ్సీ, 40-మీటర్ల రీన్ఫోర్స్డ్ 330kV ట్రాన్స్మిషన్ లైన్ యాంగిల్ స్టీల్ టవర్ల 9 సెట్లను సరఫరా చేస్తోంది (4 స్ట్రెయిన్ టవర్లతో సహా), పాత సిమెంట్ డబుల్ పోల్స్ స్థానంలో, మరియు తగినంత భద్రత దూరం మరియు సహజంగా బలహీనమైన ప్రతిఘటన సమస్యలను పరిష్కరించడం ఇప్పటికే ఉన్న లైన్లలో విపత్తులు.
అమలు ప్రభావం:అధిక బలం మరియు స్థిరత్వానికి ధన్యవాదాలు, అవి ఉన్నాయి నిరంతర వర్షపు వాతావరణంలో విజయవంతంగా ఇన్స్టాల్ చేయబడింది, భారీ వర్షాన్ని తట్టుకునే అత్యుత్తమ సామర్థ్యాన్ని చూపుతుంది మరియు బలమైన గాలులు. పునర్నిర్మాణం తర్వాత, లైన్ యొక్క కార్యాచరణ స్థిరత్వం బాగా మెరుగుపడింది, సమర్థవంతంగా నిరోధిస్తుంది పెద్ద ఎత్తున విద్యుత్తు అంతరాయాలు, హెనాన్లోని లింగ్బావో కన్వర్టర్ స్టేషన్కు విద్యుత్ సరఫరాకు నమ్మకమైన మద్దతును అందిస్తుంది వీనాన్ ప్రాంతం, మరియు 10-రోజుల ఇంటెన్సివ్ పునర్నిర్మాణ పనిని విజయవంతంగా పూర్తి చేస్తోంది.
