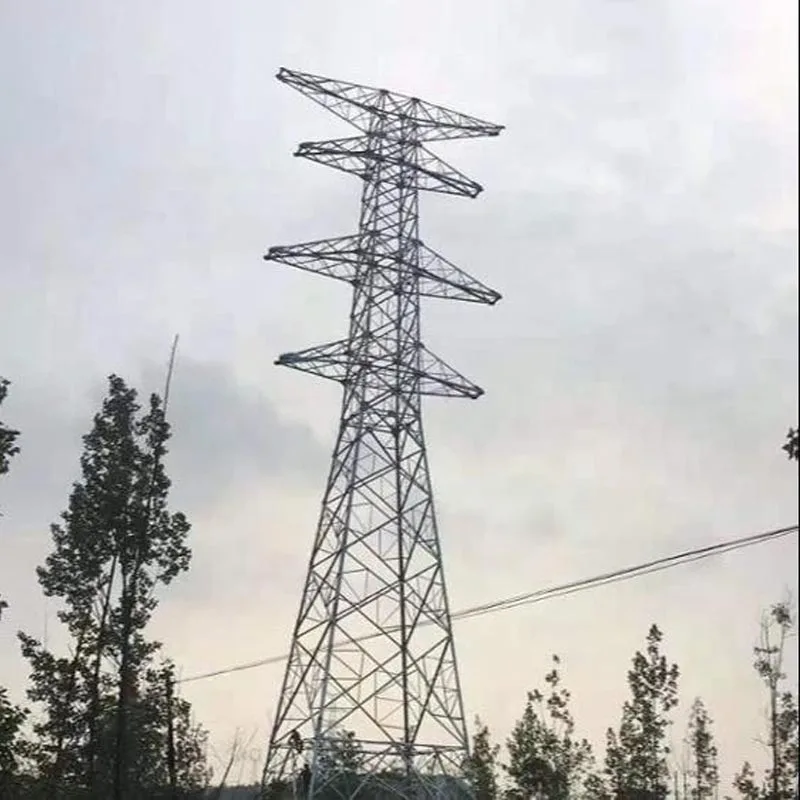

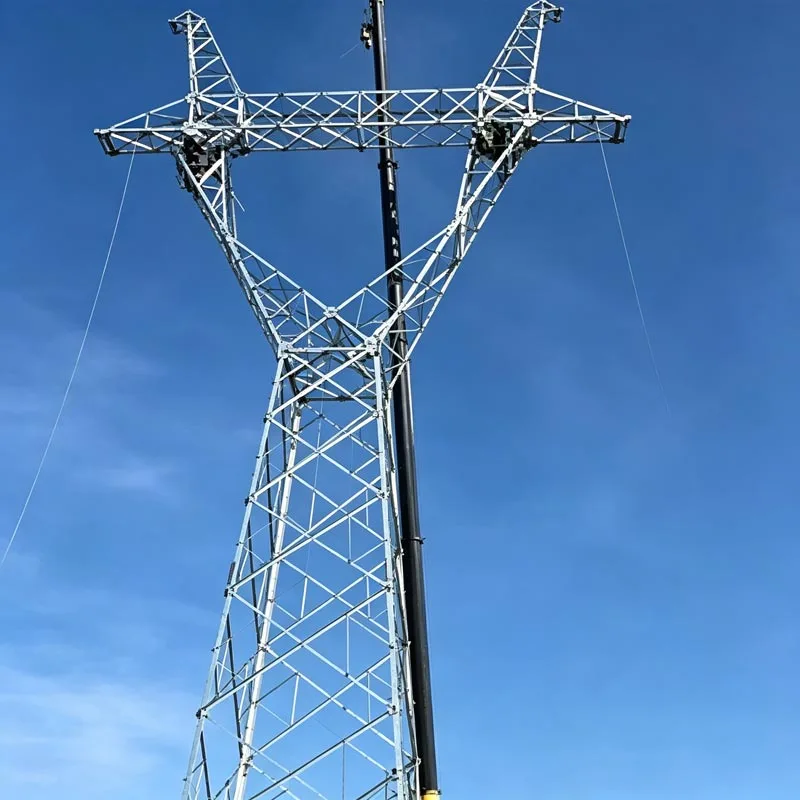

గాల్వనైజ్డ్ యాంగిల్ స్టీల్ పవర్ ట్రాన్స్మిషన్ టవర్
కింగ్డావో అన్బాంగ్ ఫ్యాక్టరీచే తయారు చేయబడిన గాల్వనైజ్డ్ యాంగిల్ స్టీల్ పవర్ ట్రాన్స్మిషన్ టవర్లు ఎలక్ట్రికల్ గ్రిడ్లలో ఓవర్హెడ్ పవర్ లైన్లకు మద్దతుగా విస్తృతంగా ఉపయోగించే లాటిస్-రకం ఉక్కు నిర్మాణాలు. హాట్-రోల్డ్ యాంగిల్ స్టీల్ విభాగాల నుండి తయారు చేయబడిన మరియు హాట్-డిప్ గాల్వనైజేషన్ ద్వారా రక్షించబడిన ఈ టవర్లు అధిక యాంత్రిక బలం, అద్భుతమైన తుప్పు నిరోధకత మరియు సుదీర్ఘ సేవా జీవితాన్ని (సాధారణంగా 40-50 సంవత్సరాలు) అందిస్తాయి. వాటి ఓపెన్ లాటిస్ డిజైన్ స్ట్రక్చరల్ ఎఫిషియన్సీని పెంచుతూ గాలి భారాన్ని తగ్గిస్తుంది, వాటిని వివిధ వోల్టేజ్ స్థాయిలకు (10 kV నుండి 800 kV కంటే ఎక్కువ) మరియు భూభాగ పరిస్థితులకు అనుకూలంగా చేస్తుంది.
విశ్వసనీయమైన, సమర్థవంతమైన మరియు స్థిరమైన ఇంధన మౌలిక సదుపాయాల కోసం ప్రపంచ డిమాండ్ ఎన్నడూ స్పష్టంగా లేదు. వద్ద ఈ అవస్థాపన యొక్క గుండె శక్తి ప్రసార టవర్, సామర్థ్యాన్ని నిర్ణయించే కీలకమైన భాగం, భద్రత మరియు విద్యుత్ గ్రిడ్ల దీర్ఘాయువు. అందుబాటులో ఉన్న వివిధ నిర్మాణ పరిష్కారాలలో, గాల్వనైజ్డ్ యాంగిల్ స్టీల్ పవర్ ట్రాన్స్మిషన్ టవర్లు హై-వోల్టేజ్ మరియు అల్ట్రా-హై-వోల్టేజ్ (UHV) కోసం పరిశ్రమ ప్రమాణంగా ఉద్భవించాయి. ప్రపంచవ్యాప్తంగా ప్రసార నెట్వర్క్లు.
ఈ పరిచయం యాంగిల్ స్టీల్ కోసం సాంకేతిక మరియు ఆర్థిక సందర్భాన్ని ఏర్పాటు చేస్తుంది టవర్లు, వారి విస్తృతమైన స్వీకరణను సమర్థించడం. పవర్ యుటిలిటీలు ఎదుర్కొంటున్న సవాళ్లను వివరించడం ద్వారా ఇది ప్రారంభమవుతుంది కఠినమైన పర్యావరణ అంశాలను తట్టుకుంటూ అధిక దూరాలకు శక్తిని ప్రసారం చేయవలసిన అవసరం.
అప్పుడు కాగితం కొనసాగుతుంది అధ్యయనం యొక్క పరిధిని నిర్వచించడానికి, ఇది ప్రధాన ప్రయోజనాలు, తయారీ కఠినత మరియు వాస్తవ-ప్రపంచ అనువర్తనంపై దృష్టి పెడుతుంది ఈ టవర్లలో.
వారి మాడ్యులర్ డిజైన్, ఖర్చు సామర్థ్యం మరియు బలమైన రక్షణ పూతను నొక్కి చెప్పడం ద్వారా, ఈ విభాగం సెట్ చేస్తుంది గాల్వనైజ్డ్ యాంగిల్ స్టీల్ టవర్లు పవర్ యొక్క ఆధునిక డిమాండ్లను ఎలా పరిష్కరిస్తాయో వివరణాత్మక అన్వేషణకు వేదిక ట్రాన్స్మిషన్, వాటిని శక్తి భద్రత మరియు గ్రిడ్ స్థితిస్థాపకతకు ఒక అనివార్య ఆస్తిగా చేస్తుంది.
ఉత్పత్తి ప్రయోజనం
1. తుప్పు నిరోధకత & సుదీర్ఘ సేవా జీవితం
అన్ని భాగాలు హాట్-డిప్ గాల్వనైజేషన్ చికిత్సకు లోనవుతాయి, ఉపరితలంపై దట్టమైన జింక్ పూత (మందం ≥85μm) ఏర్పడుతుంది. ఈ పూత గాలి, తేమ మరియు తినివేయు మీడియా నుండి ఉక్కును సమర్థవంతంగా వేరు చేస్తుంది, తుప్పు మరియు తుప్పును నివారిస్తుంది.
సేవ జీవితం 30-50 సంవత్సరాలకు చేరుకుంటుంది, ఇది తరువాతి నిర్వహణ ఫ్రీక్వెన్సీని బాగా తగ్గిస్తుంది మరియు సేవా చక్రాన్ని పొడిగిస్తుంది టవర్.
2. అధిక ధర పనితీరు
ఘన ఉక్కు స్తంభాలతో పోలిస్తే, లాటిస్ డిజైన్ తక్కువ ఉక్కు పదార్థాన్ని ఉపయోగిస్తుంది, ముడి పదార్థాల ఖర్చులను తగ్గిస్తుంది. వద్ద అదే సమయంలో, భాగాలు ప్రమాణీకరించబడ్డాయి, ఇది తయారీ ప్రక్రియను సులభతరం చేస్తుంది, ఉత్పత్తిని తగ్గిస్తుంది మరియు రవాణా ఖర్చులు.
బోల్టెడ్ కనెక్షన్ డిజైన్ ఆన్-సైట్ అంగస్తంభన ఖర్చులను కూడా తగ్గిస్తుంది, అధిక పనితీరును సాధిస్తుంది మరియు తక్కువ పెట్టుబడి, మరియు పెద్ద ఎత్తున ప్రమోషన్ మరియు అప్లికేషన్ కోసం అనుకూలంగా ఉంటుంది.
3. బలమైన బహుముఖ ప్రజ్ఞ & అనుకూలీకరణ
ఇది వివిధ వోల్టేజ్ స్థాయిలు (35kV-1000kV), భూభాగాలు (మైదానాలు,) ప్రకారం సరళంగా రూపొందించబడుతుంది మరియు అనుకూలీకరించబడుతుంది పర్వతాలు, తీర ప్రాంతాలు) మరియు లోడ్ అవసరాలు.
ఇది సస్పెన్షన్ టవర్లు, టెన్షన్ టవర్లు, ట్రాన్స్పోజిషన్ టవర్లు మరియు ప్రత్యేక క్రాసింగ్ టవర్లు, వివిధ పవర్ ట్రాన్స్మిషన్ దృశ్యాలు మరియు సమావేశాలకు పూర్తిగా అనుగుణంగా ఉంటాయి విభిన్న ప్రాజెక్టుల యొక్క విభిన్న అవసరాలు.
4. సులభమైన నిర్వహణ & అనుకూలమైన ఇన్స్టాలేషన్
బోల్ట్ కనెక్షన్ మోడ్ వెల్డింగ్ను భర్తీ చేస్తుంది, ఇది ఆన్-సైట్ అసెంబ్లీ మరియు వేరుచేయడం కోసం సౌకర్యవంతంగా ఉంటుంది. రోజువారీ తనిఖీ మరియు పార్ట్ రీప్లేస్మెంట్ పెద్ద-స్థాయి పరికరాలు లేకుండా త్వరగా నిర్వహించబడుతుంది, నిర్వహణను తగ్గిస్తుంది కష్టం మరియు కార్మిక ఖర్చులు.
ప్రామాణిక భాగాలు తరువాత నిర్వహణ మరియు భర్తీ సౌలభ్యాన్ని కూడా నిర్ధారిస్తాయి, ఆపరేషన్ మరియు నిర్వహణ యొక్క సామర్థ్యాన్ని మెరుగుపరచడం.
పరామితి
| పరామితి వర్గం | అంశం | స్పెసిఫికేషన్లు/వివరాలు |
| మెటీరియల్ పారామితులు | స్టీల్ గ్రేడ్ | Q235, Q345, Q355, Q420 (అధిక-బలం స్ట్రక్చరల్ స్టీల్ కోణం) |
| గాల్వనైజేషన్ | హాట్-డిప్ గాల్వనైజేషన్, జింక్ పూత మందం ≥85μm | |
| ఉక్కు మందం | 4mm-16mm (లోడ్ అవసరాలకు అనుగుణంగా అనుకూలీకరించదగినది) | |
| నిర్మాణ పారామితులు | టవర్ ఎత్తు | 15మీ-60మీ (ప్రామాణికం), 200మీ+ వరకు (ప్రత్యేక క్రాసింగ్ టవర్లు) |
| క్రాస్ ఆర్మ్ పొడవు | 5m-25m (వోల్టేజ్ మరియు కండక్టర్ స్పేసింగ్ ఆధారంగా అనుకూలీకరించదగినది) | |
| టవర్ బాడీ విభాగం | త్రిభుజాకార/చతుర్భుజాకార జాలక నిర్మాణం | |
| కనెక్షన్ మోడ్ | అధిక-శక్తి బోల్ట్ కనెక్షన్ (M16-M30, గ్రేడ్ 8.8/10.9) | |
| పనితీరు పారామితులు | వోల్టేజ్ పరిధి | 35kV, 110kV, 220kV, 500kV, 1000kV వరకు (UHV) |
| గాలి నిరోధకత | 0.35-0.75 kN/m² (తీవ్రమైన గాలి ప్రాంతాలకు అనుకూలీకరించదగినది) | |
| భూకంప నిరోధకత | గ్రేడ్ 8 తీవ్రత వరకు | |
| మంచు పూత నిరోధకత | 5mm-20mm (ప్రాంతీయ వాతావరణాన్ని బట్టి) | |
| సేవా జీవితం | 30-50 సంవత్సరాలు (సాధారణ నిర్వహణలో) | |
| డిజైన్ & తయారీ ప్రమాణాలు | డిజైన్ ప్రమాణాలు | GB/T 2694 (చైనా), ANSI/TIA-222 (US), EN 1993 (EU) |
| తయారీ ప్రమాణాలు | GB/T 13912 (హాట్-డిప్ గాల్వనైజేషన్), GB/T 706 (యాంగిల్ స్టీల్) |
ప్రాజెక్ట్ కేసు
అధ్యయనం 1: ±800kV Shanbei-Anhui UHVDC ట్రాన్స్మిషన్ ప్రాజెక్ట్ (చైనా)
చైనా యొక్క UHV వెన్నెముక పవర్ గ్రిడ్ యొక్క కీలక ప్రాజెక్ట్గా, ప్రాంతీయ ఇంధన వనరులను ఆప్టిమైజ్ చేయడానికి ఈ ప్రాజెక్ట్ కీలకమైనది సురక్షితమైన మరియు నమ్మదగిన విద్యుత్ సరఫరాను కేటాయించడం మరియు నిర్ధారించడం.
ప్రాజెక్ట్ గాల్వనైజ్డ్ యాంగిల్ స్టీల్ పవర్ ట్రాన్స్మిషన్ను స్వీకరించింది అన్హుయ్ హాంగ్యువాన్ (షాన్డాంగ్ ఎలక్ట్రిక్ ఇంజినీరింగ్ & ఎక్విప్మెంట్ గ్రూప్కు అనుబంధంగా) అందించిన టవర్లు, మొత్తం 103 టవర్లు మరియు మొత్తం బరువు 7,084 టన్నులు.
టవర్లు Q355 హై-స్ట్రెంగ్త్ యాంగిల్ స్టీల్తో హాట్-డిప్తో తయారు చేయబడ్డాయి సంక్లిష్ట బహిరంగ వాతావరణాలలో తుప్పు నిరోధకతను నిర్ధారించడానికి గాల్వనైజేషన్ చికిత్స (జింక్ పూత మందం ≥85μm).
ప్రామాణిక డిజైన్ మరియు బోల్ట్ కనెక్షన్కు ధన్యవాదాలు, టవర్లు షెడ్యూల్ కంటే 5 నెలల ముందుగానే పంపిణీ చేయబడ్డాయి. మొత్తం లైన్లో యాంగిల్ స్టీల్ టవర్ల పూర్తి డెలివరీని పూర్తి చేసిన మొదటి సరఫరాదారు మరియు ఉత్పత్తి నాణ్యత మరియు నిర్మాణ సామర్థ్యం యజమానిచే బాగా గుర్తించబడింది.
భాగస్వామి క్లయింట్లు & ధృవపత్రాలు
ఫిలిప్పీన్స్: నేషనల్ గ్రిడ్ కార్పొరేషన్ ఆఫ్ ఫిలిప్పీన్స్ (NGCP)
ప్రాజెక్ట్లు: 230kV, 500kV ట్రాన్స్మిషన్ లైన్లు (ఉదా., హెర్మోసా-శాన్ జోస్ 500kV)
సేకరణ: కఠినమైన నాణ్యత ఆడిట్లు, ASTM/AS/NZS సమ్మతి అవసరం
థాయ్లాండ్: ఎలక్ట్రిసిటీ జనరేటింగ్ అథారిటీ ఆఫ్ థాయిలాండ్ (EGAT)
ప్రాజెక్ట్లు: 230kV, 500kV (ఉదా., 500kV టోంగ్సాంగ్-సోంగ్ఖ్లా లైన్)
ప్రీ-అర్హత: తప్పనిసరి ఫ్యాక్టరీ తనిఖీ & రకం పరీక్ష.
మలేషియా: తెనగా నేషనల్ బెర్హాద్ (TNB)
ప్రమాణాలు: MS (మలేషియన్ ప్రమాణాలు), IEC, ISO 1461 గాల్వనైజింగ్
ఫోకస్: 275kV, 500kV గ్రిడ్ విస్తరణ & పునరుత్పాదక అనుసంధానం
వియత్నాం: నేషనల్ పవర్ ట్రాన్స్మిషన్ కార్పొరేషన్ (EVNNPT)
ప్రాజెక్ట్లు: 500kV (ఉదా., నామ్ దిన్ 1 థర్మల్ పవర్ ప్లాంట్ నుండి థాన్ హోవా వరకు)
వియత్నాం: నేషనల్ పవర్ ట్రాన్స్మిషన్ కార్పొరేషన్ (EVNNPT)
ప్రాజెక్ట్లు: 500kV (ఉదా., నామ్ దిన్ 1 థర్మల్ పవర్ ప్లాంట్ నుండి థాన్ హోవా వరకు)
వాల్యూమ్: పెద్ద బల్క్ ఆర్డర్లు (ప్రతి ప్రాజెక్ట్కు 10,000+ టన్నులు)
తరచుగా అడిగే ప్రశ్నలు
ప్ర: గాల్వనైజ్డ్ యాంగిల్ స్టీల్ పవర్ ట్రాన్స్మిషన్ టవర్స్ కోసం ఏ పదార్థాలు ఉపయోగించబడతాయి?
A: సాధారణంగా Q355 / Q345B / Q235B (చైనీస్ ప్రమాణం) లేదా ASTM A572 గ్రేడ్కి సమానమైన అధిక-శక్తి కోణ ఉక్కు 50, EN S355JR. ప్రతి బ్యాచ్కు మెటీరియల్ సర్టిఫికేట్లు (MTC) అందించబడతాయి.
ప్ర: మీ టవర్లు ఏ వోల్టేజ్ స్థాయిలకు మద్దతు ఇస్తాయి?
A: మేము పూర్తి శ్రేణిని సరఫరా చేస్తాము: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
DC ట్రాన్స్మిషన్ టవర్లు మరియు మెరుపు టవర్లు, సబ్ స్టేషన్ నిర్మాణాలకు కూడా మద్దతు ఇవ్వండి.
ప్ర: మీరు కస్టమర్ డ్రాయింగ్ల ప్రకారం ఉత్పత్తి చేయగలరా?
జ: అవును. మేము కస్టమర్ రూపొందించిన డ్రాయింగ్లను (PDF / CAD / DXF) అంగీకరిస్తాము. మేము డిజైన్ ఆప్టిమైజేషన్, స్ట్రక్చరల్ను కూడా అందిస్తాము గణన, మరియు అవసరమైతే ఒత్తిడి విశ్లేషణ.
ప్ర: మీరు ఏ ఉపరితల చికిత్సను ఉపయోగిస్తున్నారు?
A: ISO 1461కి హాట్-డిప్ గాల్వనైజింగ్ (HDG), GB/T 13912, ASTM A123/A153.
ప్ర: సేవా జీవితం ఎంతకాలం ఉంటుంది?
A: సాధారణ వాతావరణ వాతావరణంలో, 30-50 సంవత్సరాలు. తీవ్రమైన తినివేయు ప్రాంతాల్లో, ఇది సరైన 20-30 సంవత్సరాలకు చేరుకుంటుంది డిజైన్.
ప్ర: మీకు ఏ సర్టిఫికేషన్లు ఉన్నాయి?
● ISO 9001 నాణ్యత నిర్వహణ వ్యవస్థ
● ISO 14001 పర్యావరణ నిర్వహణ
● ISO 45001 ఆక్యుపేషనల్ హెల్త్ అండ్ సేఫ్టీ
● CE (ఉక్కు నిర్మాణాల కోసం EN 1090)
● AWS / CWB వెల్డింగ్ సర్టిఫికేషన్
● మూడవ పక్ష నివేదికలు: SGS, BV, Intertek
