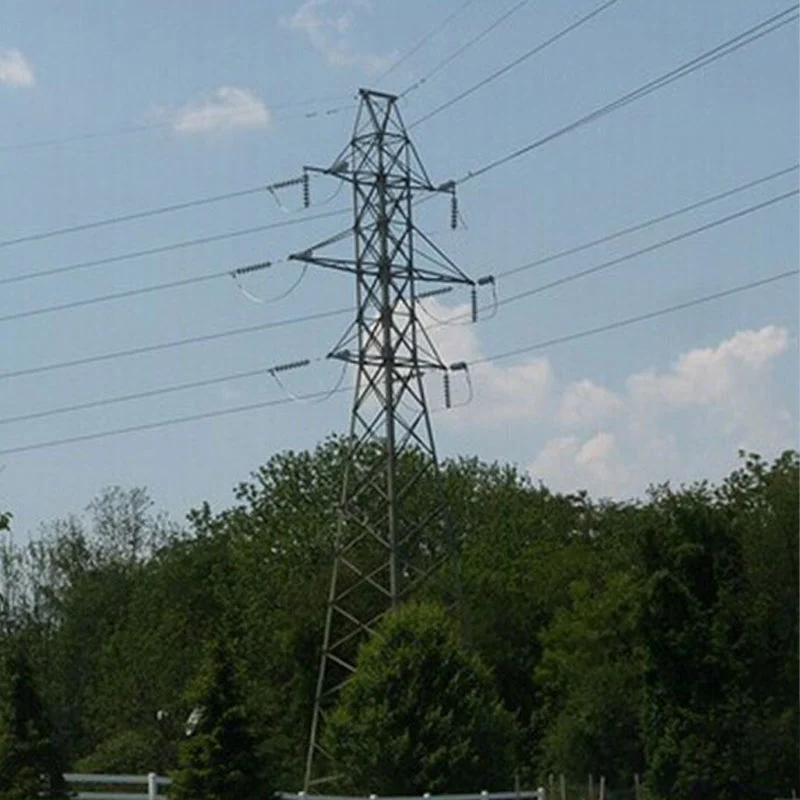

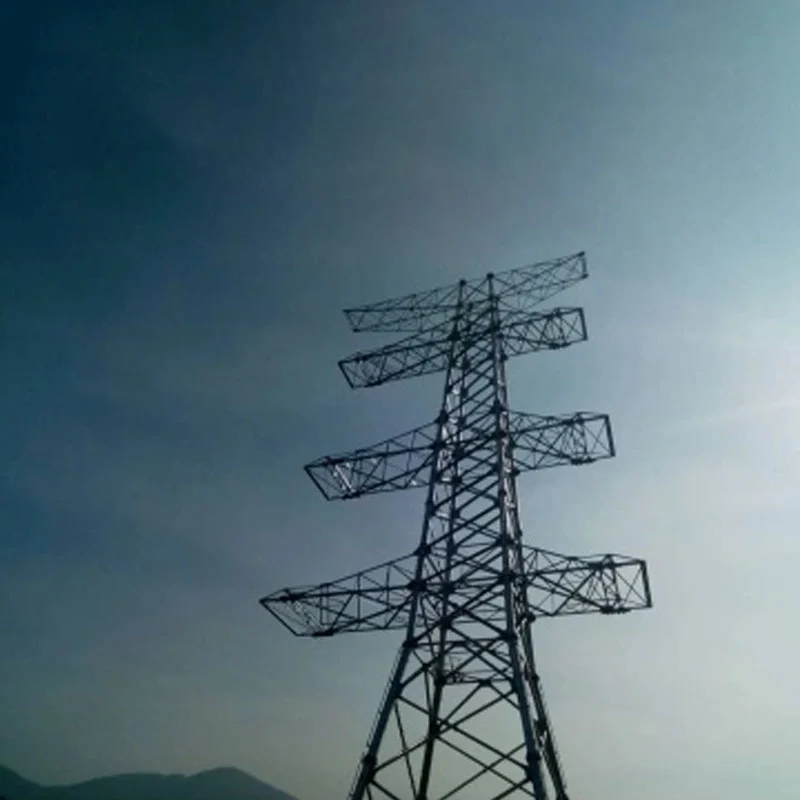

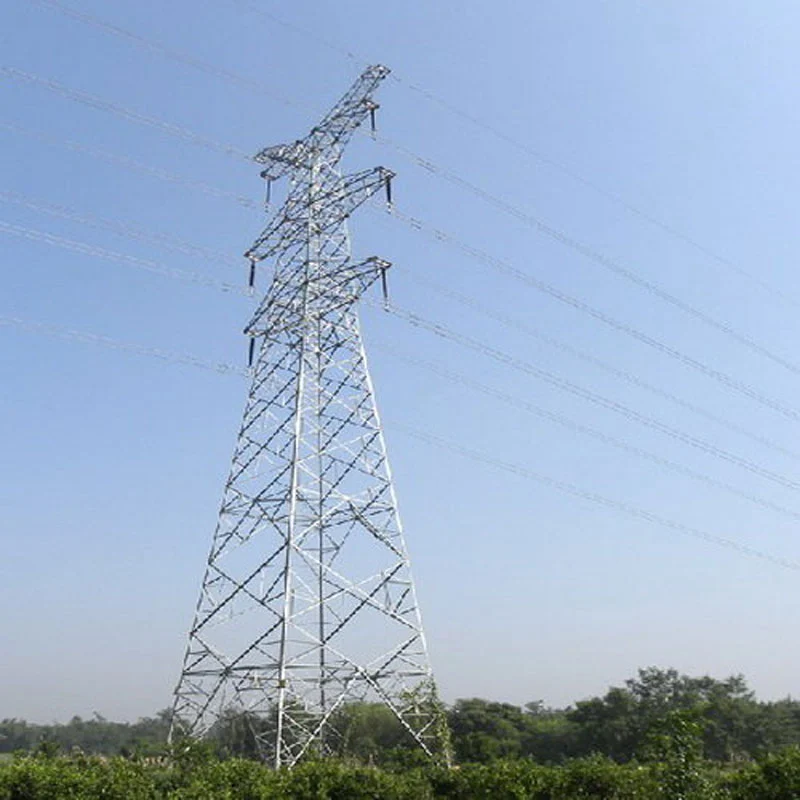

220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్

పరిణతి చెందిన తయారీ వ్యవస్థల మద్దతుతో, మేము ప్రామాణికమైన 50,000 టన్నుల వార్షిక ఉత్పత్తి సామర్థ్యాన్ని కలిగి ఉన్నాము ఖచ్చితమైన కట్టింగ్, రోబోటిక్ వెల్డింగ్, ఇంటిగ్రల్ షేపింగ్ మరియు ఖచ్చితమైన ఉపరితల చికిత్సతో సహా విధానాలు నిర్మాణ ఏకరూపత. నాణ్యత హామీ కోసం, అన్ని ఉత్పత్తులు అధికారిక మెకానికల్ పనితీరు మరియు గాలి నిరోధకతను కలిగి ఉంటాయి పరీక్షలు, ధృవీకరించబడిన ఒత్తిడి నిష్పత్తులు మరియు ASCE మరియు జాతీయ శక్తి ప్రమాణాలకు అనుగుణంగా గాలి స్థానభ్రంశం. ఇది ISOని కలిగి ఉంది నాణ్యత నిర్వహణ వ్యవస్థ ధృవపత్రాలు మరియు పూర్తి మూడవ పక్ష పరీక్ష నివేదిక

ఇండోనేషియా నుసంతారాతో సహా దేశీయ మరియు విదేశీ కీలక పవర్ గ్రిడ్ ప్రాజెక్టులలో ఈ టవర్ విస్తృతంగా వర్తించబడింది 220kV గ్రిడ్ విస్తరణ ప్రాజెక్ట్. ఇది స్థిరమైన నిర్మాణ పనితీరు, అనుకూలమైన ఆన్-సైట్ అసెంబ్లీ మరియు విశ్వసనీయతను అందిస్తుంది కార్యాచరణ భద్రత, విభిన్న కాంప్లెక్స్‌లో అధిక అనుకూలత మరియు ఇంజనీరింగ్ మన్నిక కోసం స్థిరమైన గుర్తింపును సంపాదించడం పరిసరాలు.

220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ యొక్క అప్లికేషన్ దృశ్యాలు

220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ ఒకే టవర్‌పై రెండు స్వతంత్ర 220kV ట్రాన్స్‌మిషన్ సర్క్యూట్‌లకు మద్దతు ఇస్తుంది. ఫ్రేమ్. ప్రధానంగా భూ-పరిమిత ప్రాంతాలలో స్వీకరించబడింది, ఇది ట్రాన్స్మిషన్ కారిడార్లను బాగా తగ్గిస్తుంది మరియు భూ సేకరణను తగ్గిస్తుంది రెండు వేర్వేరు సింగిల్-సర్క్యూట్ లైన్లతో పోలిస్తే ఖర్చులు.

ఇది సబర్బన్ 220kV సబ్‌స్టేషన్‌లను దట్టంగా కలుపుతూ అర్బన్ ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ పవర్ ఛానెల్‌ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది. కొత్త లైన్ కారిడార్లను పొందడం కష్టంగా ఉన్న జనావాస మండలాలు. టవర్ తగ్గించడం ద్వారా పర్వత మరియు కొండ ప్రాంతాలకు సరిపోతుంది పునాది పనులు మరియు పర్యావరణ విధ్వంసం. ఇది నదులు, హైవేలు మరియు రైల్వేల మీదుగా క్రాసింగ్‌లకు కూడా ప్రాధాన్యతనిస్తుంది, క్రాసింగ్ ఏర్పాట్లను సులభతరం చేయడం మరియు రవాణా మరియు నావిగేషన్‌కు అంతరాయాన్ని తగ్గించడం.

సాధారణ అనువర్తనాల్లో పారిశ్రామిక లోడ్ కేంద్రాల కోసం విద్యుత్ సరఫరా లైన్లు మరియు గాలి యొక్క అవుట్‌గోయింగ్ ట్రాన్స్‌మిషన్ సర్క్యూట్‌లు ఉన్నాయి మరియు సౌర విద్యుత్ స్థావరాలు. అయినప్పటికీ, దాని లోపాలను దృష్టిలో పెట్టుకోవాలి: భారీ టవర్ లోడ్లు, అధిక ప్రమాదం టవర్ డ్యామేజ్ కింద రెండు సర్క్యూట్‌ల ఏకకాల వైఫల్యం, అలాగే మెరుపు రక్షణ కోసం కఠినమైన అవసరాలు మరియు విద్యుదయస్కాంత క్లియరెన్స్ డిజైన్.

220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ కోసం ప్రామాణిక రొటీన్ మెయింటెనెన్స్ మార్గదర్శకాలు

రెగ్యులర్ నిర్వహణ 220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ల నిర్మాణ భద్రత మరియు స్థిరమైన విద్యుత్ సరఫరాను నిర్ధారిస్తుంది. సాధారణ దృశ్య తనిఖీలు త్రైమాసికంలో నిర్వహించబడతాయి, సమగ్ర వివరణాత్మక తనిఖీలు ఏటా ఏర్పాటు చేయబడతాయి.

టవర్ మెయిన్ బాడీలు, యాంగిల్ స్టీల్ కాంపోనెంట్‌లు మరియు కనెక్షన్ బోల్ట్‌లను క్షయం, వైకల్యం, పగుళ్లు మరియు వదులుగా ఉండేలా తనిఖీ చేయండి ఫాస్టెనర్లు. వ్యతిరేక తుప్పు పూతలు మరియు హాట్-డిప్ గాల్వనైజ్డ్ ఉపరితలాలను తనిఖీ చేయండి; ఎక్కడ సకాలంలో టచ్ అప్ పెయింటింగ్ చేపడుతుంటారు గాల్వనైజేషన్ పీల్స్ ఆఫ్. ఎర్తింగ్ పరికరాలను ధృవీకరించండి, చెక్కుచెదరకుండా ఉండే గ్రౌండింగ్ కండక్టర్లు మరియు క్వాలిఫైడ్ గ్రౌండింగ్‌ను నిర్ధారించండి ప్రతిఘటన.

పరిష్కారం, పగుళ్లు, నీటి కోత మరియు వాలు అస్థిరత కోసం టవర్ పునాదులను పర్యవేక్షించండి. ఇన్సులేటర్ తీగలను తనిఖీ చేయండి, నష్టం, కాలుష్యం మరియు అసాధారణ వేడి కోసం అమరికలు మరియు జంపర్ కనెక్షన్లు. తేలియాడే వస్తువులు, కలుపు మొక్కలు మరియు తొలగించండి టవర్ సైట్ల చుట్టూ నిర్మాణ శిధిలాలు.

అన్ని లోపాలను రికార్డ్ చేయండి మరియు వర్గీకృత సరిదిద్దడాన్ని అమలు చేయండి. వంటి తీవ్రమైన ప్రమాదాల కోసం ప్రాధాన్యత నిర్వహణ అవసరం నిర్మాణ వక్రీకరణ మరియు విరిగిన అమరికలు. బలమైన గాలులు, ఉరుములు మరియు మంచుతో సహా తీవ్రమైన వాతావరణం తర్వాత, వెంటనే ప్రత్యేక గస్తీ తనిఖీలు నిర్వహించాలి.

తేడాలు & ప్రాముఖ్యత: 220kV డబుల్ సర్క్యూట్ లాటిస్ టవర్ vs 500kV లాటిస్ స్టీల్ టవర్

కీ తేడాలు

1.వోల్టేజ్ & క్లియరెన్స్: 220kV డబుల్ సర్క్యూట్ టవర్ ఒక నిర్మాణంపై రెండు 220kV సర్క్యూట్‌లను చిన్న ఫేజ్-టు-ఫేజ్ మరియు గ్రౌండ్ క్లియరెన్స్‌లతో కలిగి ఉంటుంది. 500kV టవర్ అదనపు-అధిక వోల్టేజ్ వద్ద పనిచేస్తుంది మరియు గాలి విచ్ఛిన్నతను నివారించడానికి చాలా పెద్ద విద్యుత్ క్లియరెన్స్‌లు అవసరం.
2.టవర్ నిర్మాణం & పరిమాణం: 220kV డబుల్ సర్క్యూట్ టవర్లు సాపేక్షంగా కాంపాక్ట్. చాలా 500kV టవర్లు పొడవుగా, బరువుగా ఉంటాయి, పెద్ద క్రాస్ ఆర్మ్స్ మరియు పెద్ద గాలి లోడ్లు మరియు కండక్టర్ టెన్షన్‌ను తట్టుకోవడానికి బలమైన పునాదులతో ఉంటాయి.
3.సర్క్యూట్ లేఅవుట్: 220kV రకం సాధారణంగా కారిడార్‌లను సేవ్ చేయడానికి ఒకే టవర్‌పై రెండు సర్క్యూట్‌లను ఏర్పాటు చేస్తుంది. కఠినమైన విద్యుదయస్కాంత పరిమితుల కారణంగా ప్రామాణిక 500kV లాటిస్ టవర్లు ఎక్కువగా ఒకే సర్క్యూట్‌గా ఉంటాయి; డబుల్-సర్క్యూట్ 500kV టవర్లు తక్కువ తరచుగా స్వీకరించబడ్డాయి.
4.ట్రాన్స్మిషన్ కెపాసిటీ: 500kV లైన్ సుదూర బల్క్ పవర్ ట్రాన్స్‌పోర్ట్ కోసం చాలా పెద్ద పవర్ ట్రాన్స్‌మిషన్ సామర్థ్యాన్ని అందిస్తుంది. 220kV డబుల్ సర్క్యూట్ లైన్లు ప్రధానంగా ప్రాంతీయ విద్యుత్ పంపిణీ మరియు స్థానిక లోడ్ సరఫరాను చేపట్టాయి.

ప్రాముఖ్యత

220kV డబుల్ సర్క్యూట్ టవర్లు సబర్బన్ మరియు అర్బన్ పవర్ నెట్‌వర్క్‌ల కోసం భూ వినియోగాన్ని ఆప్టిమైజ్ చేస్తాయి, విద్యుత్ సరఫరా విశ్వసనీయతను మెరుగుపరుస్తాయి ప్రాంతీయ గ్రిడ్లలో. 500kV లాటిస్ టవర్లు ప్రధాన గ్రిడ్‌కు వెన్నెముకగా ఉంటాయి, సుదూర శక్తిని ఎనేబుల్ చేస్తాయి విద్యుత్ స్థావరాలు మరియు లోడ్ కేంద్రాల మధ్య ప్రసారం. సరైన టవర్ ఎంపిక నిర్మాణ వ్యయం, భూమి వనరులు, ప్రసార స్థాయి మరియు గ్రిడ్ భద్రత.

220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ యొక్క అన్బాంగ్ ప్రయోజనాలు

(సుమారు 200 పదాలు, అధికారిక ఎగుమతి సాంకేతిక వెర్షన్) అన్‌బాంగ్ యొక్క 220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ నమ్మదగినది, గ్లోబల్ పవర్ గ్రిడ్‌ల కోసం ఖర్చుతో కూడుకున్న ఓవర్‌హెడ్ ట్రాన్స్‌మిషన్ సొల్యూషన్స్. అధిక-బలం Q355/Q420 యాంగిల్ స్టీల్‌ను స్వీకరించడం మరియు ISO 1461కి అనుగుణంగా కఠినమైన హాట్-డిప్ గాల్వనైజేషన్, టవర్ అత్యుత్తమ యాంటీ తుప్పు పనితీరును సాధించింది మరియు ఒక 50-సంవత్సరాల డిజైన్ సేవా జీవితం, తీరప్రాంత, పర్వత మరియు లోతట్టు కాంప్లెక్స్ భూభాగాలకు అనుకూలం.

స్వతంత్ర ఇంజనీరింగ్ బృందాల మద్దతుతో, అన్బాంగ్ IEC మరియు GB ప్రమాణాలను అనుసరించి అనుకూలీకరించిన నిర్మాణ రూపకల్పనను అందిస్తుంది వైవిధ్యమైన గాలి వేగం, మంచు పూత మరియు క్రాసింగ్ అవసరాలను తీర్చడానికి. ఆప్టిమైజ్ చేసిన లాటిస్ లేఅవుట్ స్థిరమైన మెకానికల్‌కు హామీ ఇస్తుంది మొత్తం ఉక్కు వినియోగాన్ని నియంత్రించేటప్పుడు లోడ్ పంపిణీ, ప్రాజెక్ట్ పెట్టుబడిని తగ్గించడం.

సులభంగా ఆన్-సైట్ అసెంబ్లీ కోసం అన్ని భాగాలు CNC ఖచ్చితమైన రంధ్రం సరిపోలికతో ప్రాసెస్ చేయబడతాయి. డెలివరీకి ముందు తనిఖీని పూర్తి చేయండి డైమెన్షనల్ ఖచ్చితత్వం మరియు బోల్ట్ బందు నాణ్యతను నిర్ధారిస్తుంది. అన్‌బాంగ్ డ్రాయింగ్‌తో సహా పూర్తి వన్-స్టాప్ సేవలను అందిస్తుంది ఆప్టిమైజేషన్, ఫ్యాబ్రికేషన్, ప్యాకేజింగ్ మరియు టెక్నికల్ గైడెన్స్. మా టవర్లు ట్రాన్స్మిషన్ కారిడార్ వెడల్పును సమర్థవంతంగా సేవ్ చేస్తాయి పట్టణ మరియు పునరుత్పాదక విద్యుత్ ప్రాజెక్టులు, ప్రపంచవ్యాప్తంగా EPC కాంట్రాక్టర్లు మరియు పవర్ ఆపరేటర్ల నుండి స్థిరమైన గుర్తింపును పొందడం.

తరచుగా అడిగే ప్రశ్నలు — 220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్

కేటలాగ్, కొటేషన్ డాక్యుమెంట్ & క్లయింట్ కమ్యూనికేషన్ కోసం అనుకూలం

Q1: 220kV డబుల్ సర్క్యూట్ లాటిస్ స్టీల్ టవర్ అంటే ఏమిటి?

A: ఇది ఒక లాటిస్ స్టీల్‌పై రెండు స్వతంత్ర 220kV పవర్ సర్క్యూట్‌లను మోసే ఓవర్‌హెడ్ ట్రాన్స్‌మిషన్ టవర్. నిర్మాణం. రెండు వేర్వేరు సింగిల్-సర్క్యూట్ టవర్ లైన్‌లతో పోలిస్తే ఇది ల్యాండ్ కారిడార్‌ను ఆదా చేయడంలో సహాయపడుతుంది.

Q2: మీ టవర్లు ఏ ప్రమాణాలకు అనుగుణంగా ఉంటాయి?

A: మేము GB జాతీయ ప్రమాణాలు, IEC స్పెసిఫికేషన్‌లను అనుసరిస్తాము. మేము క్లయింట్ అవసరాలకు అనుగుణంగా డిజైన్‌ని సర్దుబాటు చేయవచ్చు గాలి భారం, మంచు మందం మరియు ప్రాంతీయ వాతావరణం.

Q3: మీరు ఏ స్టీల్ మెటీరియల్ మరియు యాంటీ తుప్పు చికిత్సను అవలంబిస్తున్నారు?

A: ప్రధాన పదార్థం Q355B / Q420B యాంగిల్ స్టీల్. దీర్ఘకాలం ఉండేలా అన్ని భాగాలు హాట్-డిప్ గాల్వనైజేషన్ (ISO 1461)ని అవలంబిస్తాయి వ్యతిరేక తుప్పు జీవితకాలం.

Q4: డిజైన్ సర్వీస్ లైఫ్ అంటే ఏమిటి?

A: సాధారణ నిర్వహణ పరిస్థితుల్లో ప్రామాణిక డిజైన్ సేవ జీవితం 50 సంవత్సరాలకు చేరుకుంటుంది.

Q5: ఈ టవర్లు ఏ భూభాగ దృశ్యాలకు అనుకూలంగా ఉంటాయి?

జ: శివారు ప్రాంతాలు, పర్వత ప్రాంతాలు, రివర్ క్రాసింగ్‌లు, హైవే/రైల్వే క్రాసింగ్‌లు, విండ్ ఫామ్ మరియు సౌరశక్తికి అనుకూలం పరిమిత కారిడార్ వెడల్పుతో అవుట్గోయింగ్ లైన్లు.

Q6: మీరు అనుకూలీకరించిన టవర్ డిజైన్‌ను అందించగలరా?

జ: అవును. మా ఇంజనీరింగ్ బృందం రూట్ సర్వే డేటా, గాలి ఆధారంగా టవర్ మోడల్, ఎత్తు, క్రాస్ ఆర్మ్ లేఅవుట్‌ను ఆప్టిమైజ్ చేయగలదు వేగం, ఐసింగ్ పరిస్థితి మరియు క్రాసింగ్ డిమాండ్లు.

Q7: మీ ఉత్పత్తి తనిఖీ ప్రక్రియ ఏమిటి?

A: CNC కట్టింగ్, డ్రిల్లింగ్, గాల్వనైజ్ చేయడానికి ముందు ట్రయల్ ఫిట్టింగ్‌ను అసెంబ్లింగ్ చేయడం. డైమెన్షన్ తనిఖీ, గాల్వనైజింగ్ మందం రవాణాకు ముందు పరీక్ష మరియు లోడింగ్ తనిఖీ నిర్వహించబడుతుంది.

Q8: డబుల్ సర్క్యూట్ టవర్ ఆపరేషన్ కోసం శ్రద్ధ వహించాల్సిన ప్రధాన ప్రమాదాలు ఏమిటి?

జ: టవర్ దెబ్బతిన్న తర్వాత, రెండు సర్క్యూట్‌లకు అంతరాయం కలగవచ్చు. బోల్ట్ బిగుతుపై సాధారణ నిర్వహణ, వ్యతిరేక తుప్పు పూత, పునాది పరిష్కారం మరియు గ్రౌండింగ్ నిరోధకత అవసరం.
